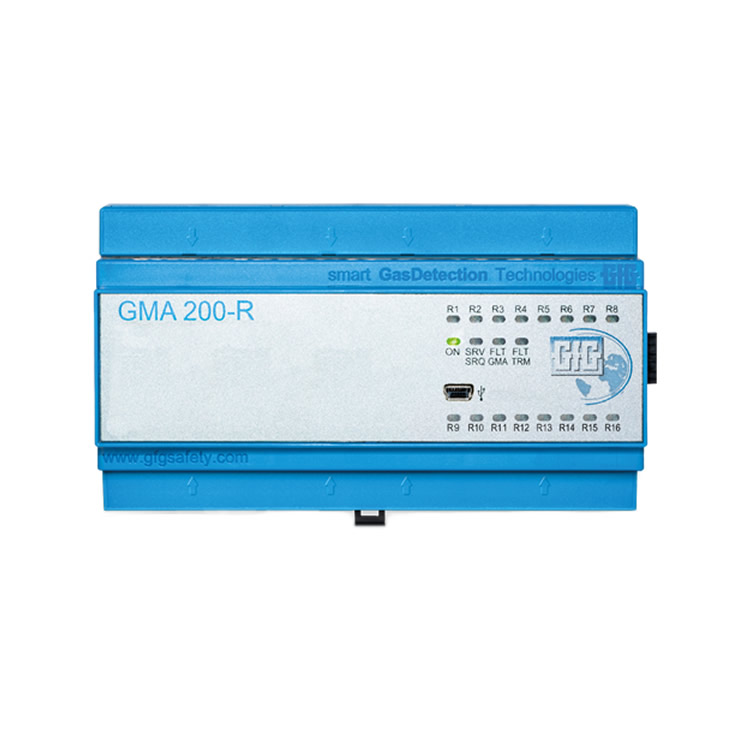

GFG 控制器 GMA200-RT

顯示與控制元素

? 顯示屏

  ? 19個狀態LED（報警、運行、繼電器狀態）

  ? 5個按鈕

電源供應

? 供電要求

  ? 外部供電：穩定的SELV或PELV電源

  ? 工作電壓：24V DC（允許范圍20-30V DC）

  ? 最大功耗：6W

  ? 熔斷器：F1 = T 500mA

通信接口

? RS485輸出

  ? 協議：GMA總線

  ? 類型：半雙工、電氣隔離

  ? 波特率：最高230400 Baud

  ? 連接設備：GMA200繼電器模塊、控制中心、PC、PLC（SPS）或網關

響應時間

? 準備延遲

  ? ≤50ms（參見氣體測量控制器的更新時間）

  ? ≤10秒（視氣體測量控制器而定，可能延長）

繼電器輸出

? 觸點規格

  ? 16個繼電器，每個為轉換觸點（Changeover Contact）

  ? 觸點容量：3A/250V AC 或 3A/30V DC

  ? 最小切換電流：5V

  ? 最小切換電壓：未明確（需參考具體應用）

? 絕緣間隙

  ? 基本絕緣：觸點間1&2、2&3、4&5、5&6、7&8、8&9、10&11、11&12、13&14、14&15

  ? 雙重絕緣：觸點間3&4、6&7、9&10、12&13、15&16
